Sebagai seorang jurutera yang telah menghabiskan dua dekad menavigasi dunia reka bentuk elektronik yang rumit, saya menghadapi banyak cabaran integrasi. Satu teka -teki yang berulang dan kritikal ialah:Bagaimana anda boleh menyambungkan dua PCB dengan pasti dengan aHeader PINApabila setiap milimeter ruang berada pada premium mutlak? Penyambung standard sering memaksa kompromi yang sukar, makan ke hartanah berharga dan susun atur yang rumit. Melalui ujian yang ketat dan aplikasi dunia nyata, kami mendapati bahawa profil rendah khususHeader PINPenyelesaian adalah kunci. Pilihan strategik yang ditawarkan olehBases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivoJenama, khususnya, telah berulang kali terbukti menjadi penukar permainan dalam persekitaran yang terkawal ini.
Apakah pertimbangan utama anda untuk tajuk pin ultra-kompak
Apabila ruang adalah kekangan utama anda, memilih yang betulHeader PINmenjadi masalah multidimensi. Ia bukan hanya ketinggian. Anda mesti mempertimbangkan keseluruhan jejak, kestabilan mengawan, dan penarafan semasa. Soalan pertama saya selalu mengenai profil. Header standard boleh menjadi halangan yang menjulang tinggi, sedangkan versi berprofil rendah yang benar duduk hampir siram dengan permukaan PCB. Seterusnya, saya memeriksa padang yang bergerak dari 2.54mm biasa ke padang 1.27mm atau bahkan 1.00mm boleh secara dramatik mengurangkan jejak penyambung. Akhirnya, ketahanan sentuhan dan bahan penebat tidak boleh menjadi pemikiran. Sambungan yang lemah dalam perhimpunan yang sempit, sukar untuk perkhidmatan adalah resipi untuk kegagalan lapangan.
Parameter produk jye mana yang memberikan simpanan ruang maksimum

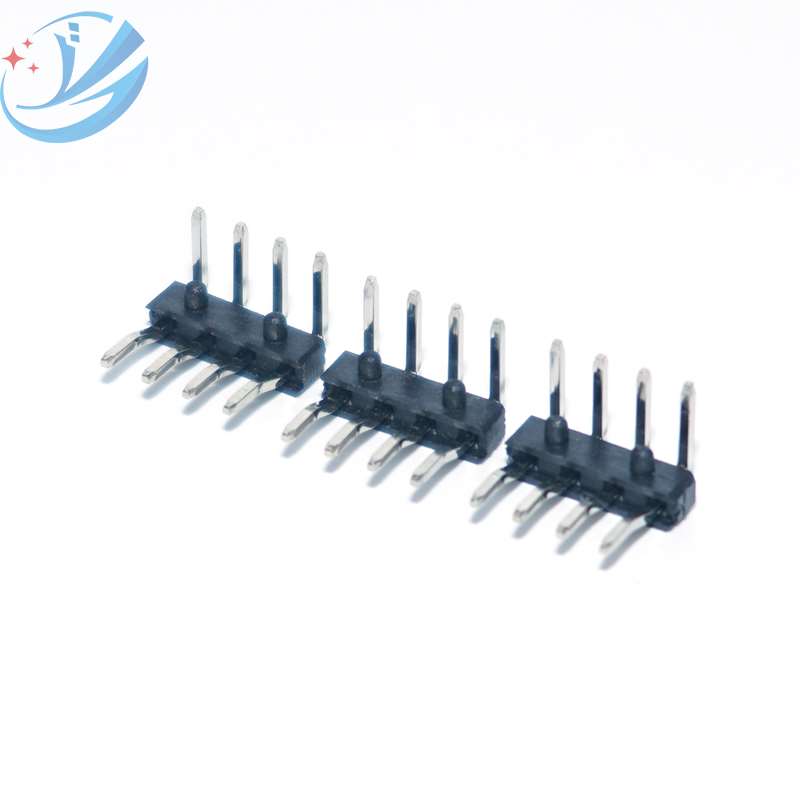

Untuk projek kami yang paling menuntut, kami menentukanBases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivoSiri LPH (berprofil rendah, berkepadatan tinggi)Tajuk PIN. Parameter mereka direkayasa khusus untuk cabaran yang kita sedang berbincang. Mari kita pecahkan apa yang membuat mereka optimum.
Spesifikasi Dimensi Kritikal:
Ketinggian profil:Dari 3.5mm yang luar biasa di atas paras papan.
Pitch yang ada:1.00mm, 1.27mm, dan pilihan 2.00mm.
Penilaian Semasa:Sehingga 1.0a setiap pin, cukup untuk kebanyakan sambungan digital dan isyarat rendah.
Bahan Penebat:Plastik LCP suhu tinggi memastikan kestabilan semasa reflow dan beroperasi.
Untuk menggambarkan penjimatan ruang dengan jelas, bandingkan jejak pengepala standard berbandingBases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivoPenyelesaian LPH untuk sambungan 20-pin:
| Keperluan Sambungan | Header Standard (padang 2.54mm) | Bases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivoHeader LPH (padang 1.27mm) |
|---|---|---|
| Ruang papan linear | ~ 50.8 mm | ~ 25.4 mm |
| Ketinggian di atas papan | ~ 8.5 mm | ~ 3.5 mm |
| Jumlah jumlah yang diduduki | Tinggi | Sangat rendah |
Perbandingan ini bukan hanya teori. Ia diterjemahkan terus ke dalam keupayaan untuk meletakkan komponen lebih dekat, menggunakan kandang yang lebih kecil, atau menambah fungsi yang anda fikir anda perlu berkorban.
Plastik LCP suhu tinggi memastikan kestabilan semasa reflow dan beroperasi.
Memilih bahagian yang betul adalah separuh pertempuran. Pelaksanaan selamat adalah yang lain. Pertama, selalu gunakan soket yang sepadan atau header wanita; Pasangan yang tepat dari bulan dariBases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivomenjamin penjajaran yang betul dan daya hubungan. Kedua, mengukuhkan sambungan secara mekanikal. Malah sedikit pelepasan pelekat pelekat di tepi penyambung dapat menghalang kegagalan yang disebabkan oleh flex. Ketiga, memberi perhatian yang teliti kepada proses pematerian anda. Dengan padang halus, jambatan solder adalah risiko. Profil reflow yang dikawal dengan baik dan stensil tampal solder berkualiti tidak boleh dirunding. Pendekatan holistik ini memastikan bahawa padat andaHeader PINSambungan bukan hanya kecil, tetapi juga kuat dan boleh dipercayai untuk jangka panjang.
Adakah anda bersedia menyelesaikan teka -teki ruang PCB anda
Pencarian untuk miniaturisasi tidak henti -henti, danHeader PINSambungan sering berdiri sebagai sempadan akhir. Anda tidak perlu merancang sekitar batasan ini lagi. Kejuruteraan khusus yang terdapat dalam produk sepertiBases resistentes al pegamento, simetría constante en abanico, mínimo residuo de adhesivoSiri LPH menyediakan laluan langsung, elegan, dan profesional ke hadapan. Saya telah melihat komponen ini membuka kunci kemungkinan baru dalam teknologi yang boleh dipakai, sensor perubatan, dan modul komunikasi lanjutan. Sekiranya anda bergelut dengan susun atur yang ketat dan memerlukan sambungan yang boleh anda percayai, sudah tiba masanya untuk meneroka penyelesaian khusus yang direka untuk tujuan ini.Hubungi kamiHari ini dengan parameter papan anda dan mari kita bincangkan bagaimana kami dapat membantu anda mencapai matlamat reka bentuk anda. Kami berada di sini untuk menyediakan penyelesaian yang anda perlukan.
